La guía definitiva de ingeniería para sopladores de raíces de acoplamiento directo

1. Sopladores de raíces de acoplamiento directo: concepto central

2. Mecánica de desplazamiento positivo rotativo de acoplamiento directo

3. Ventajas de rendimiento sobre los sistemas accionados por correa

4. Instalación y alineación: precisión para una mayor longevidad

5. Protocolos de mantenimiento para unidades de accionamiento directo

6. Aplicaciones industriales críticas

7. Especificaciones técnicas clave y guía de selección

8. Preguntas frecuentes (FAQ)

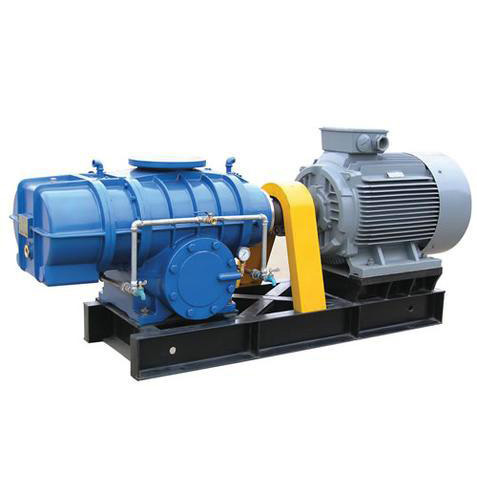

1. Sopladores de raíces de acoplamiento directo: concepto central

En el corazón de innumerables procesos industriales, desde el tratamiento de aguas residuales hasta el transporte neumático, se encuentra la sólida tecnología deSopladores de raíces de acoplamiento directo. A diferencia de las alternativas accionadas por correa, estas unidades cuentan con un vínculo mecánico directo entre el motor y el eje del soplador a través de un acoplamiento. Esta distinción aparentemente simple produce profundos beneficios en eficiencia, durabilidad y estabilidad operativa. Al eliminar la correa, el sistema elimina un punto común de desgaste y pérdida de energía, lo que convierte a los sopladores Roots de acoplamiento directo en la opción preferida para aplicaciones de servicio continuo donde la confiabilidad es primordial.

Esta configuración directa garantiza que la velocidad de rotación del motor se transfiera con precisión a los impulsores, entregando un flujo de aire estable y sin pulsaciones que es fundamental para procesos como la aireación en tratamientos biológicos o el transporte de materiales en plantas de cemento. La filosofía de diseño se centra en una pérdida mecánica mínima y un tiempo de actividad máximo, razón por la cual las industrias con perfiles operativos exigentes adoptan cada vez más este método de transmisión en lugar de los sistemas de correa tradicionales.

2. Mecánica de desplazamiento positivo rotativo de acoplamiento directo

Sopladores de raíces de acoplamiento directofuncionan según el principio de desplazamiento positivo, utilizando rotores de dos o tres lóbulos que giran en direcciones opuestas dentro de una carcasa mecanizada con precisión. El acoplamiento directo garantiza que estos rotores mantengan una sincronización exacta, impulsados ​​por engranajes de sincronización que evitan el contacto de metal con metal. A medida que los lóbulos giran, atrapan un volumen fijo de aire en el puerto de entrada y lo transportan al lado de descarga, donde se expulsa contra la presión del sistema.

La principal ventaja mecánica reside en el propio acoplamiento. Un acoplamiento flexible, a menudo del estilo de bloqueo cónico, conecta el eje del motor al eje del soplador, acomodando desalineaciones menores mientras transmite el torque de manera eficiente. Esta transmisión directa elimina el deslizamiento inherente a los sistemas de correas, lo que garantiza que el soplador funcione con precisión a su velocidad diseñada, lo que se correlaciona directamente con un caudal volumétrico garantizado. Esta característica es esencial para procesos que requieren un suministro de aire dosificado y constante, como en la dosificación de productos químicos o en reactores de lecho fluidizado.

3. Ventajas de rendimiento sobre los sistemas accionados por correa

Al evaluar los sopladores de raíces de acoplamiento directo frente a sus homólogos impulsados ​​por correa, surgen varios diferenciadores de rendimiento. En primer lugar, el acoplamiento directo elimina la tensión y el desgaste de las correas, lo que no sólo reduce la frecuencia de mantenimiento sino que también evita la pérdida gradual de eficiencia a medida que las correas se estiran con el tiempo. En segundo lugar, la ausencia de un conjunto de correa y polea reduce el espacio total y el peso de la unidad, simplificando la instalación y la integración en diseños de planta compactos.

Además, los sistemas de transmisión directa presentan niveles de vibración más bajos y funcionan de manera más silenciosa, lo que contribuye a un entorno de trabajo más seguro y cómodo. La complejidad mecánica reducida significa que menos componentes están sujetos a fallas, lo que mejora la confiabilidad general del sistema. En aplicaciones donde el espacio es limitado o donde se requiere un funcionamiento continuo y de alta carga, el acoplamiento directo proporciona una ventaja decisiva en términos de estabilidad del rendimiento y consideraciones de costo del ciclo de vida.

4. Instalación y alineación: precisión para una mayor longevidad

El exitoso despliegue deSopladores de raíces de acoplamiento directodepende de una instalación meticulosa, especialmente de la alineación del eje. Incluso una desalineación menor puede provocar vibraciones excesivas, desgaste prematuro de los rodamientos y fatiga del acoplamiento. Las mejores prácticas de la industria dictan que las mitades del acoplamiento deben instalarse con un ajuste de interferencia, lo que a menudo requiere calentamiento controlado, para garantizar una conexión segura con los ejes.

La alineación adecuada implica verificar tanto las desviaciones angulares como las compensadas. Para una vida útil óptima, la lectura total del indicador (TIR) ​​en los cubos del acoplamiento no debe exceder las 0,005 pulgadas (0,13 mm) y la desviación paralela de las caras del acoplamiento debe estar dentro de los 0,001 pulgadas (0,03 mm). Además, es fundamental establecer el espacio axial correcto entre las mitades del acoplamiento para acomodar la expansión térmica de los ejes durante la operación, evitando cargas de empuje que podrían dañar los componentes internos del soplador. Se recomienda utilizar un acoplamiento de bloqueo cónico para garantizar una transmisión de torsión positiva y una fácil extracción.

5. Protocolos de mantenimiento para unidades de accionamiento directo

Si bien los sopladores de raíces de acoplamiento directo requieren una intervención menos frecuente que las unidades impulsadas por correa, un programa de mantenimiento estructurado es esencial. Las áreas de enfoque principal incluyen la lubricación de la caja de cambios y los cojinetes, la inspección del acoplamiento y la verificación de la alineación. Los cambios de aceite regulares utilizando el lubricante recomendado por el fabricante previenen el desgaste de los engranajes y garantizan un funcionamiento suave.

Las verificaciones periódicas del acoplamiento deben incluir una inspección visual para detectar desgaste o grietas y volver a apretar los sujetadores a valores especificados. El monitoreo de vibraciones puede servir como una herramienta de mantenimiento predictivo, detectando signos tempranos de desequilibrio o desalineación. Además, asegurarse de que el filtro de aire de admisión esté limpio y sin obstrucciones protegerá los rotores del daño de las partículas, manteniendo la salida de aire limpia y sin aceite que es un sello distintivo de estos sopladores.

• A diario:Verifique los niveles de aceite, escuche si hay ruidos inusuales, controle la presión y temperatura de descarga.
• Mensual:Inspeccione el acoplamiento en busca de desgaste, verifique la alineación y limpie el filtro de aire.
• Trimestral:Cambie el aceite de engranajes, inspeccione los cojinetes, verifique el torque de todos los sujetadores.
• Anualmente:Revisión integral, incluida la medición de la holgura del rotor y el reemplazo de sellos.

6. Aplicaciones industriales críticas

El diseño robusto y el rendimiento confiable de los sopladores de raíces de acoplamiento directo los hacen indispensables en una amplia gama de sectores. En el tratamiento de aguas residuales, proporcionan una aireación esencial para la digestión aeróbica, asegurando la degradación biológica de la materia orgánica. En la industria de la acuicultura, mantienen niveles críticos de oxígeno disuelto en estanques y tanques, lo que afecta directamente la salud y el rendimiento de las poblaciones.

Para el manejo de materiales a granel, estos sopladores se utilizan en sistemas de transporte neumático para transportar cemento, granos, plásticos y otros polvos a través de tuberías. El flujo de aire estable y de alta presión garantiza una transferencia de material constante y eficiente a largas distancias. Otras aplicaciones clave incluyen el suministro de aire de combustión en hornos, el refuerzo de gas en plantas petroquímicas y las operaciones de envasado al vacío, lo que demuestra la versatilidad de esta tecnología en todo el espectro industrial.

Sectores de aplicación clave:Aireación de aguas residuales · Acuicultura · Transporte neumático · Industria del cemento · Centrales eléctricas · Procesamiento químico · Manipulación de biogás

7. Especificaciones técnicas clave y guía de selección

Seleccionando el derechoSopladores de raíces de acoplamiento directopara una aplicación se requiere un análisis cuidadoso del caudal, la presión y los requisitos de potencia. Las unidades típicas ofrecen caudales que van desde tan solo 0,6 m³/min hasta más de 120 m³/min, con presiones de descarga de hasta 98 ​​kPa. La potencia del motor puede variar desde 1,1 kW para unidades más pequeñas hasta más de 185 kW para modelos industriales a gran escala.

Al especificar un soplador, considere la presión diferencial requerida, el caudal deseado a esa presión y las condiciones ambientales de operación. El diseño del rotor de tres lóbulos se ha convertido en el estándar de la industria por sus características de pulsación mejoradas y su eficiencia en comparación con los diseños de dos lóbulos más antiguos. Consultar las curvas de rendimiento y las hojas de datos técnicos es fundamental para garantizar que el soplador seleccionado funcione en su punto de eficiencia óptimo, brindando un servicio confiable para la aplicación prevista.
